拉伸機 COLD DRAWING MACHINE

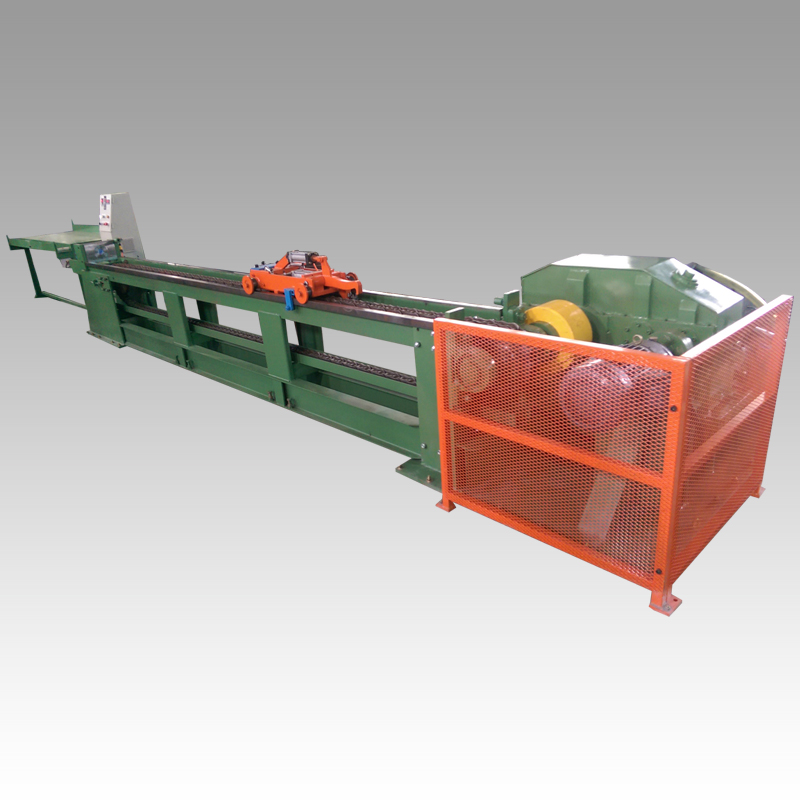

變頻金屬拉伸機
型號:SA 適用於管材及棒材的拉伸加工設備;單排鏈式拉伸機,兩段速度,拉伸由慢而快
各種精密管和棒,經過拉伸後表面光滑及精密度高,同時可拉伸各種異形(不規則)管棒。
用途:銅管、鋁管、鐵管、銅棒、鋁棒、鐵棒。
- 規格表 :
- 銅、鋁、鐵管材 (TUBE)
| 馬力 |
20HP |
30HP |
50HP |
| 每次拉伸 | @1 | @1 | @1 |
| 最大能力 | 40Φ * 1.5Φ | 50Φ * 2Φ | 60Φ * 2Φ |
| 內桿 | 5500 | 5500 | 5500 |
| 鏈條規格 |
2"4 |
2"4 |
3 |
| 尺寸(L*W*H) |
8000*800*1200 |
8000*1500*1200 |
8000*1500*1200 |
| 重量 |
2800Kg |
3200Kg |
3800Kg |
銅、鋁、鐵棒材 (ROD)
| 馬力 |
20HP |
30HP |
50HP |
| 每次拉伸 | @1 | @1 | @1 |
| 最大能力 | 15Φ | 25Φ | 40Φ |
| 鏈條規格 |
2"4 |
2"4 |
3 |
| 伸長 |
6000 |
6000 |
6000 |
| 尺寸(L*W*H) |
7000*1500*1000 |
7000*1500*1000 |
7000*1500*1000 |
| 重量 |
2800Kg |
3200Kg |
3800Kg |
Above specification and dimensions are subject to updates according to the requirements
Customized for difference type tubes
- 變頻拉伸機 75HP: ( 詳細規格請聯絡我們 )
-
適用於棒材的拉伸加工設備,全自動雙跨雙鏈式(無鏈勾)拉伸
適用於管材及棒材的拉伸加工設備;雙排鏈式拉伸機
- 配件:
-
15HP 油壓入模機 SA-15H
適用於『棒材』拉伸加工前,棒材壓入模具後拉伸設備
適用於○、□、六角型材.
素材的一端經由人入模具,
由油壓缸(63*130L )夾緊,油壓缸(150ψx400L )推入中心模具孔後,到所要長度【可調整(電眼)】,後退至定點完成作業。
台架:30厚板,成形骨架x1600L
馬力:15HP
