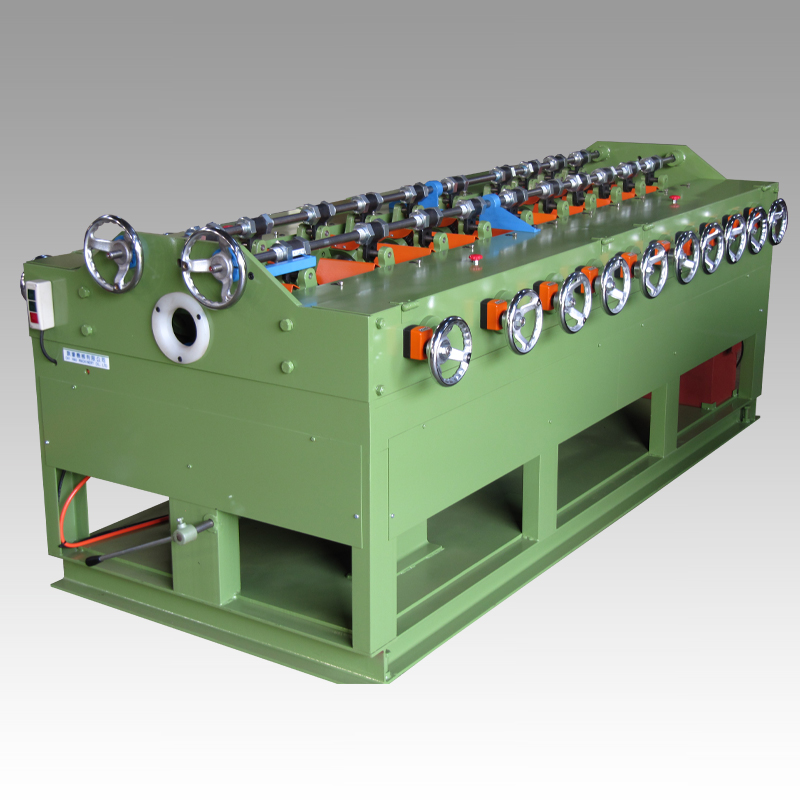

矯直機 straightening machine
矯直機
型號：ST 適用於管材及棒材的拉伸後，再進行矯直加工設備
金屬冷拉伸後，直度不能和平準確，必需經過矯直機矯直，即可合乎加工工作。
本機械任何金屬管棒，均可分速度調整，四段型每分鐘可達100M，及無段變速型，每台機型矯直尺寸大小，可依附轉程表調整，可記錄每種程品規格
- 規格表 :
-
| 機型 |
ST17 |
ST15 |
ST10 |
ST14 |
ST14B |
ST14L |
ST14XL |
| 馬力 |
2HP |
2HP |
3HP |
5HP |
10HP |
15HP |
30HP |
| 尺寸mm(L*W*H) |
1150*840*980 |
1150*840*980 |
1000*950*980 |
1800*1200*1150 |
2350*1400*1250 |
3300*1950*1250 |
3500*2100*1010 |
| 重量 |
750 KG |
750 K |
650KG |
1700 KG |
4800 KG |
8500 KG |
18000 KG |
| 銅、鋁、鐵管材 TUBE (馬力 Moto) |
2.3 Φ - 6.0 Φ |
3.0 Φ - 8.0 Φ |
5.0 Φ - 15 Φ |
8.0 Φ - 30 Φ |
15 Φ - 60 Φ |
30 Φ - 100 Φ |
30 Φ - 150 Φ |
| 2HP |
2HP |
3HP |
5HP |
10HP |
15HP |
30HP |
| 銅、鋁、鐵棒材 ROD (馬力 Moto) |
|
|
5.0 Φ - 12 Φ |
8.0 Φ - 20 Φ |
15.0 Φ - 45.0 Φ |
30.0 Φ - 75.0 Φ |
30.0 Φ - 100.0 Φ |
| |
|
3HP |
5HP |
10HP |
15HP |
30HP |
Above specification and dimensions are subject to updates according to the requirements
Customized for difference type tubes
- 配件：
-
自動矯直輔助前後架
入料：材料吊入備料區後由氣缸推料入加工區；出料，經由V型槽將材料轉入成品下料架
其中吊帶組可減緩入料衝力避免材料碰撞毀損
型式：90ψ膠滾輪、壓輪、後架副滾輪、1/2HP-22比減速機
素材外徑範圍：
